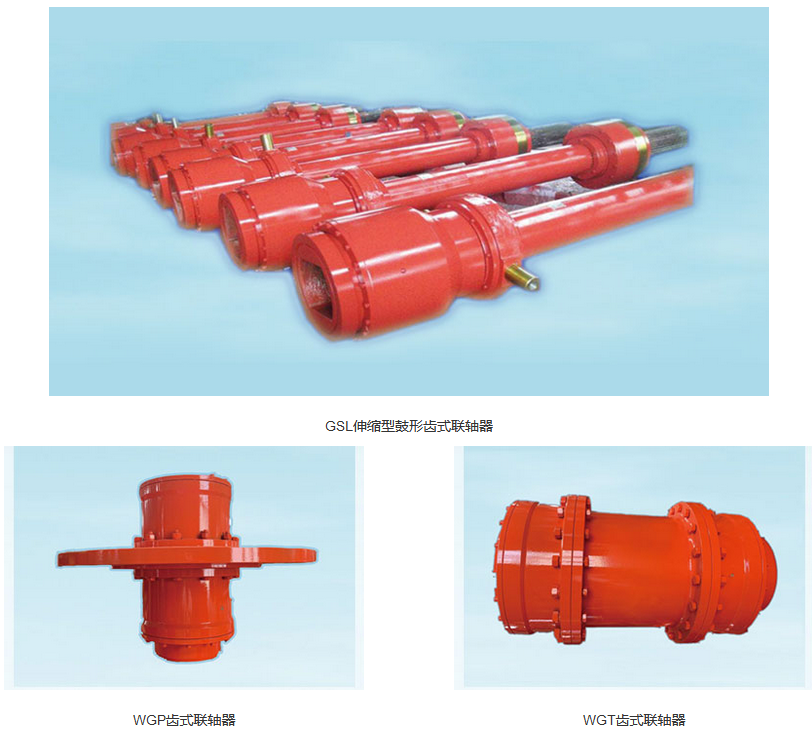

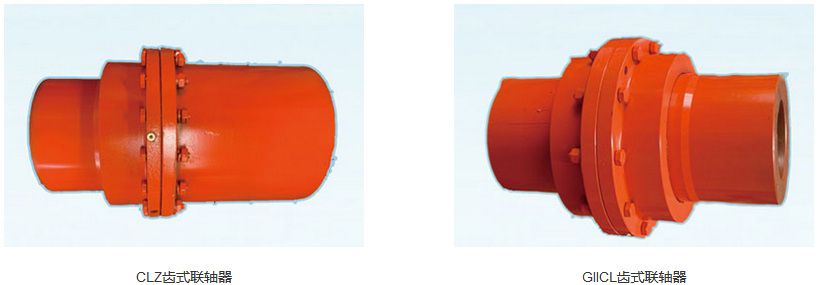

齒式聯軸器的簡介

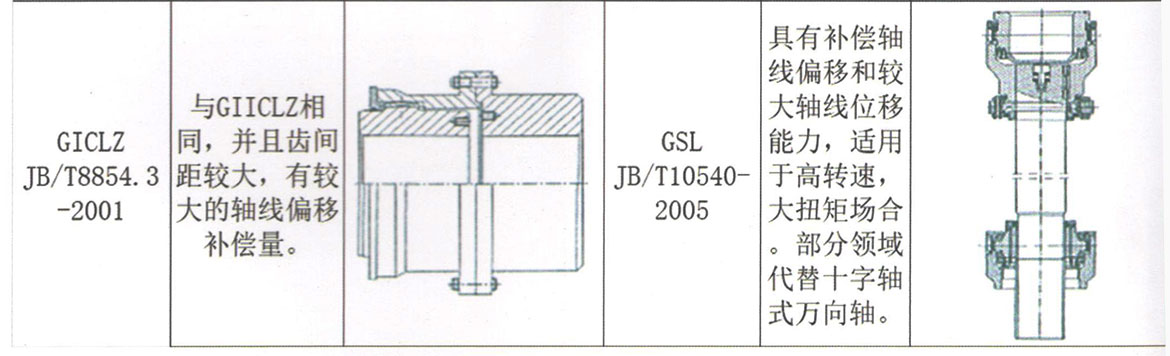

  齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移，可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。

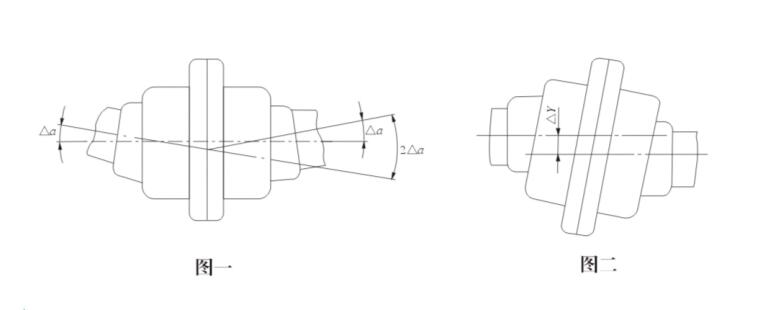

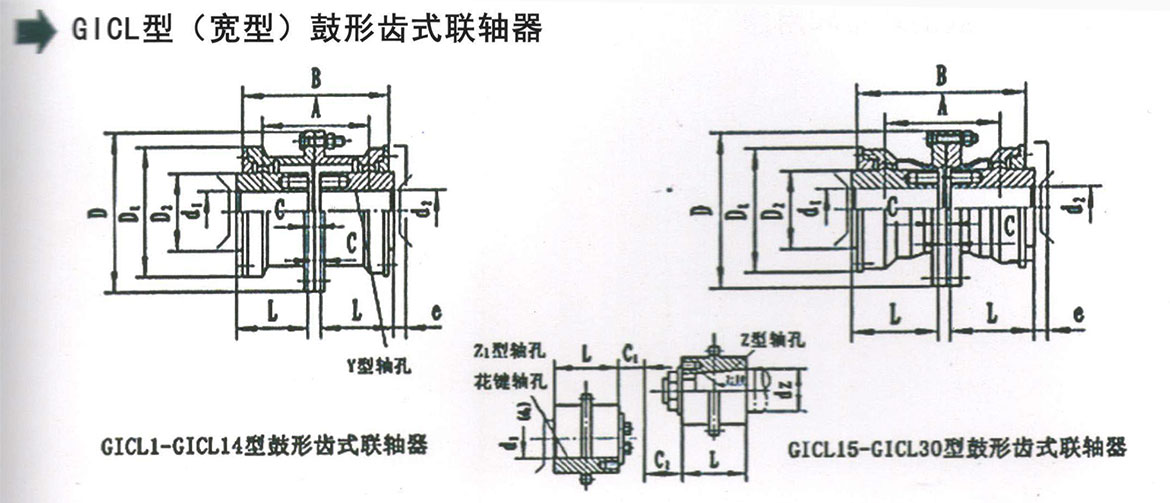

  當兩軸線無徑向位移時，外齒套與內齒圈的軸線許用角向補償量△a=1°30‘-3°
(樣品按10°30‘設計)，兩軸線最大角補償量(2△a=3°，見圖一)，兩軸線無角向位移時，聯軸器許用徑向補償量(△y，見下圖二)


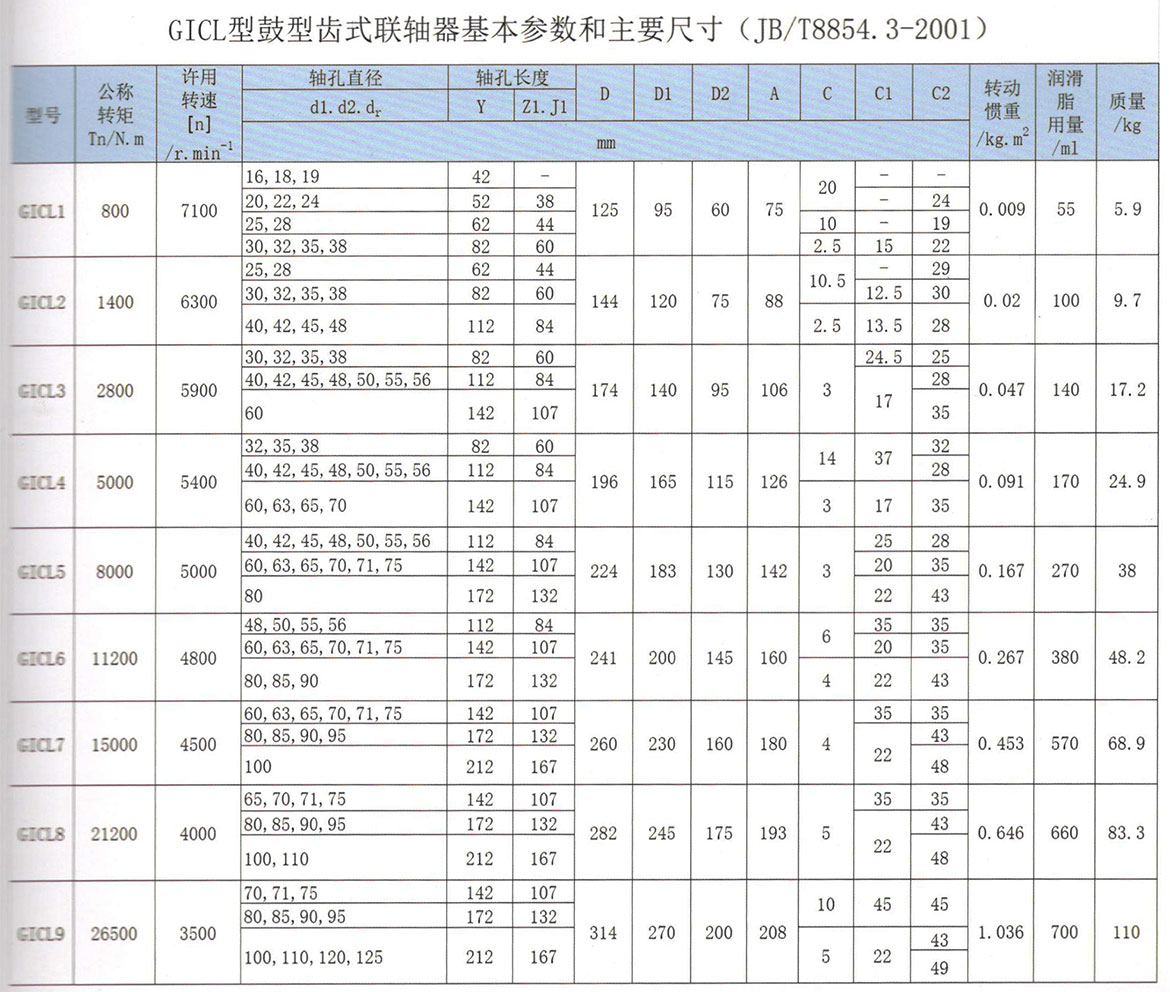

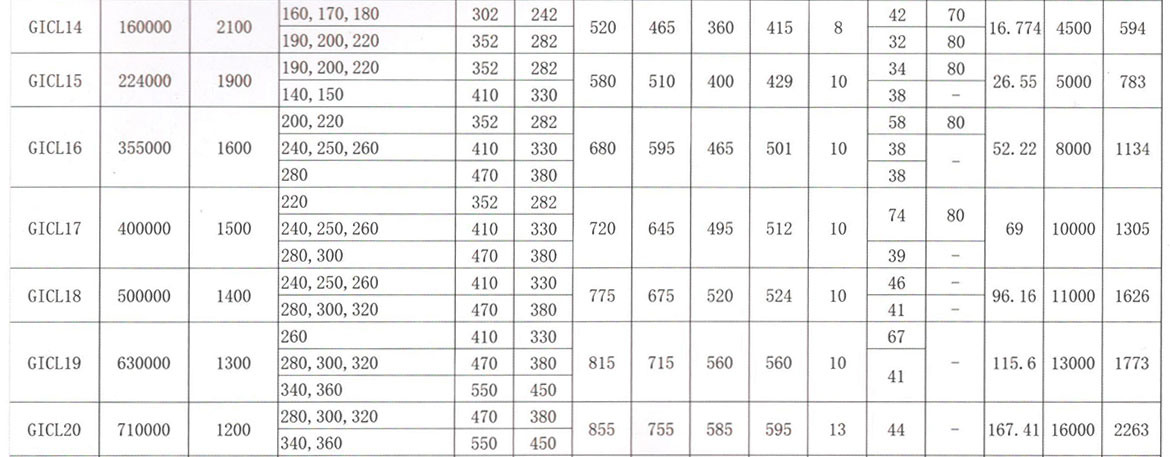

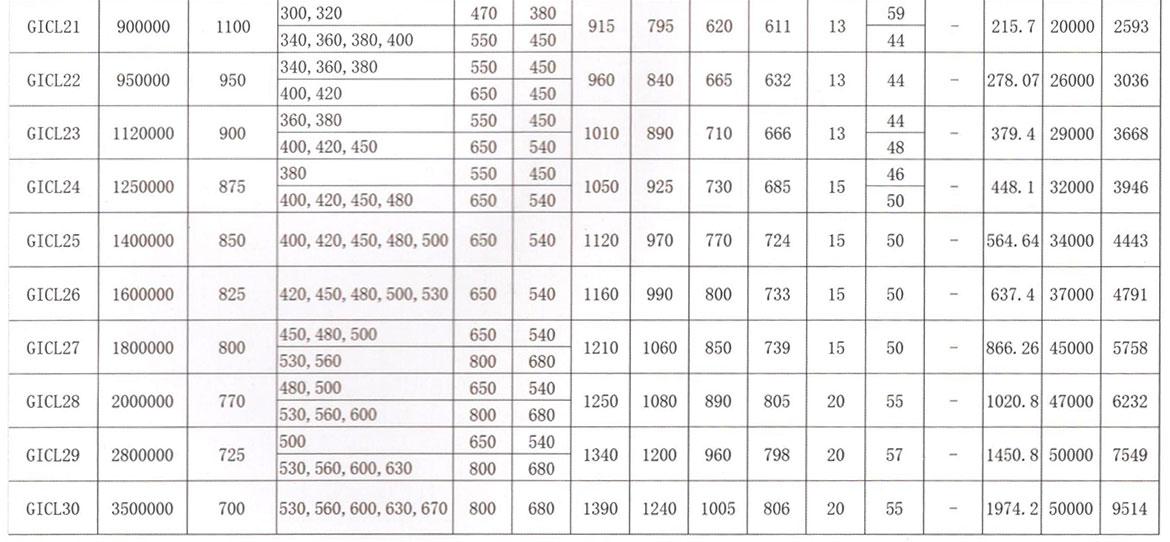

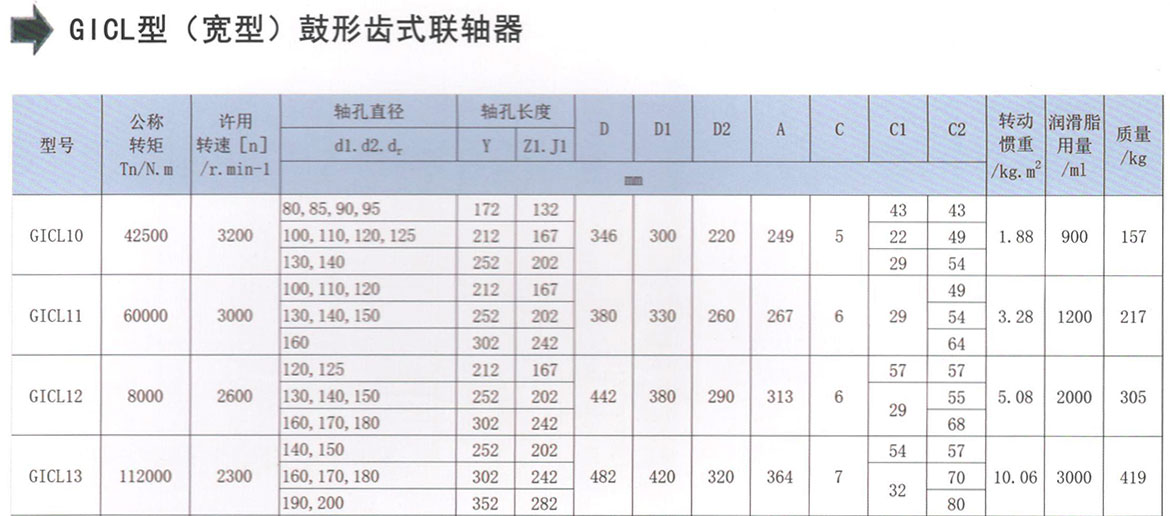

齒式聯軸器的標記

標記示例:

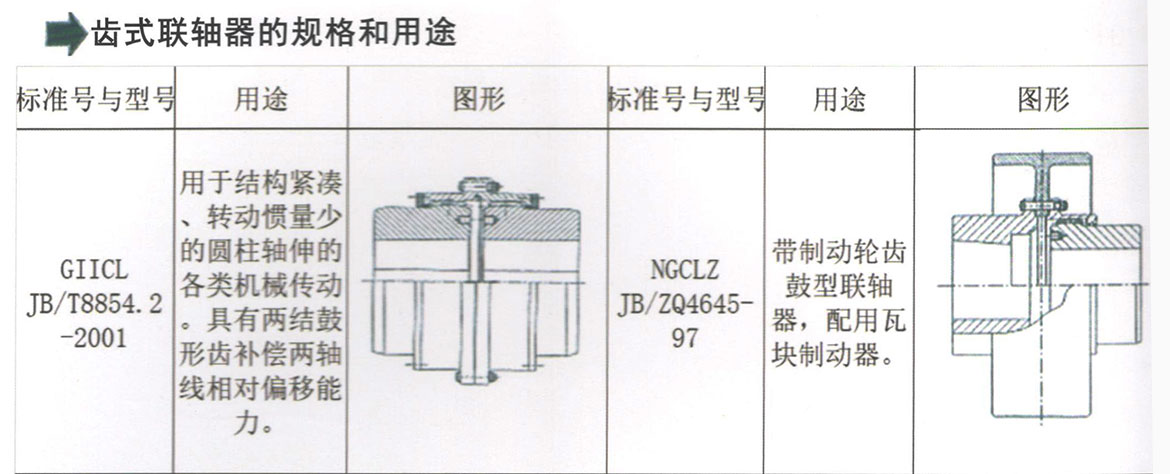

1. GIICL8型鼓型齒式聯軸器
主動端:Y型軸孔 B型鍵槽d1=80  L=212
從動端:J1型軸孔 A型鍵槽d2=90  L=167
標記:GIICL8=YB80*212/JlA90*167

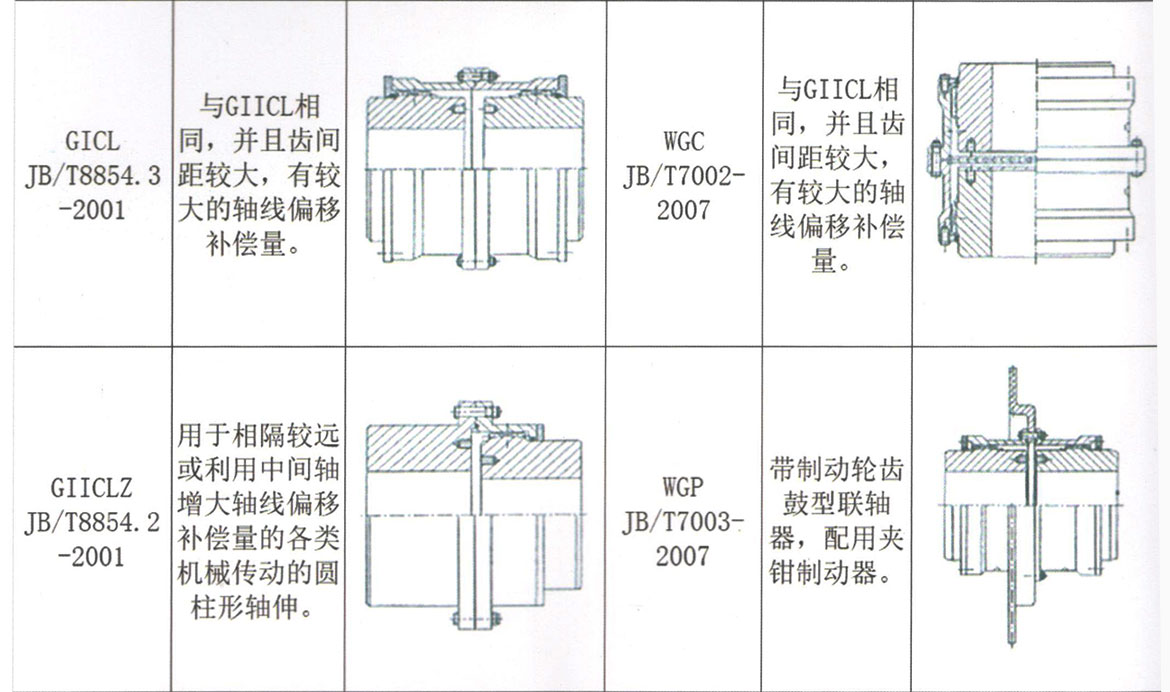

2. WGP9型帶制動盤齒式聯軸器D0=630
主動端:Z1型軸孔  C型鍵槽dl=80  L=132
從動端:Y型軸孔   B型鍵槽d2=90  L=172
標記:WGP9=(Z1C80*212)/(YB90*167)
